模块化UPS系统中的IGBT短路检测功能

双击自动滚屏发布者：精密空调发布时间：2017-03-21 09:18:31 阅读：次【字体：大中小】

当模块化UPS体系中的某一个功率模块发作毛病，那么毛病模块就需要及时退出体系，以削减该毛病功率模块对模块化UPS体系的影响，进而确保输出电压安稳。

在模块化UPS的研制过程中，会进行各种单一毛病测试，以确保UPS功率模块在发作单一毛病时，才能确保模块化UPS体系的安稳运转。其间逆变IGBT短路单一毛病对模块化UPS体系的输出安稳性提出了较大的应战。

IGBT短路检查功用

针对上述问题，逆变电源加入了特有的IGBT短路检查功用电路，联系软件算法，能快速检查出IGBT短路状况，主动控制功率模块退出体系，从而确保模块化UPS体系在单一功率模块逆变IGBT短路毛病发作时，能保持逆变供电，而且不需要切换到旁路供电形式，且连续时刻小于10ms。

有2个功率模块的模块化UPS体系（具有IGBT短路检查功用）在逆变IGBT短路下的输出电压波形。

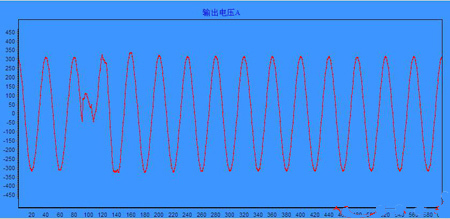

将具有IGBT短路检查功用的两个UPS模块刺进UPS机柜，短路其间一个功率模块的逆变IGBT，运用功率模块的毛病录播功用，功率模块在发作逆变IGBT短路时会主动保留逆变IGBT短路时刻前后的输出电压波形。该波形如下：

依据毛病录波的波形来看，输出的连续时刻为8ms。很大程度上降低了负载掉电的危险。
