行间空调，也有厂家叫列间空调，是放在服务器机柜列间，热源直接散热的设备，行间列间机房精密空调属于机房空调的一种，为水平送风机组，列间式机房空调专门为通信机房列间进行研发设计的，主要应用于高热密度数据中心。由于数据中心所使用的服务器或通信用设备本身的散热量愈来愈大，用传统的空调制冷方式已经不能满足设备对温、湿度的要求，为了达到设备高效率冷却、不产生局部过热现象，冷空气必须由组织的进入设备的内部进行排热，此时采用冷、热通道隔离或是封闭冷、热通道的方式，可以有效地控制因冷风气流和热风气流短路，而减低了冷却的效果。

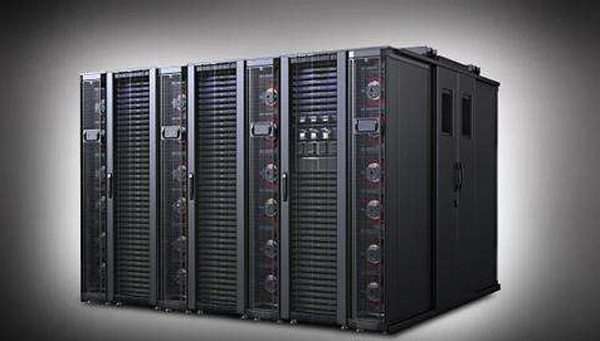

1

因为热源，空调的回风温度高，使得其能效比好，目前行间空调有风冷和冷冻水两种形式，风冷的压缩机多采用变容量的数码涡旋压缩机，风机采用EC风机，整机可以根据通道内的热负载调节制冷能力输出，行间空调用于封闭冷热通道的场合！

2

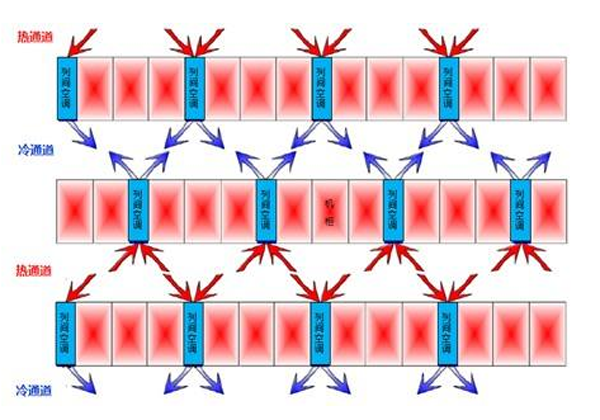

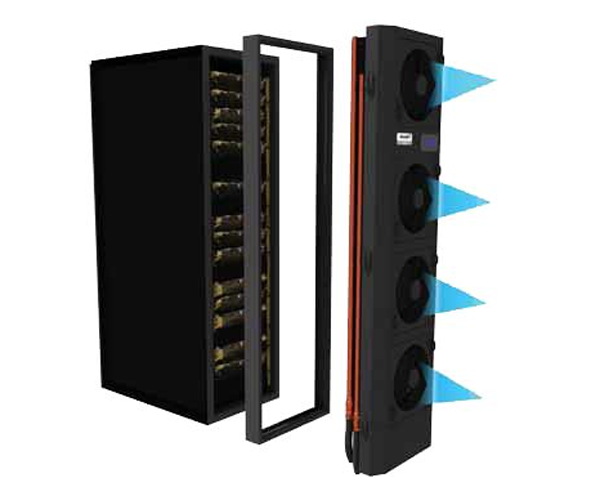

列间机房空调的设计，冷风是从冷通道送风、后由热通道回风的水平送风方式，从而完全解决了冷热气流短路的问题，保障了服务器机柜温度的均匀，消除了局部热点，进而增加了服务器的运行可靠性同时有效的降低了不必要的能耗。

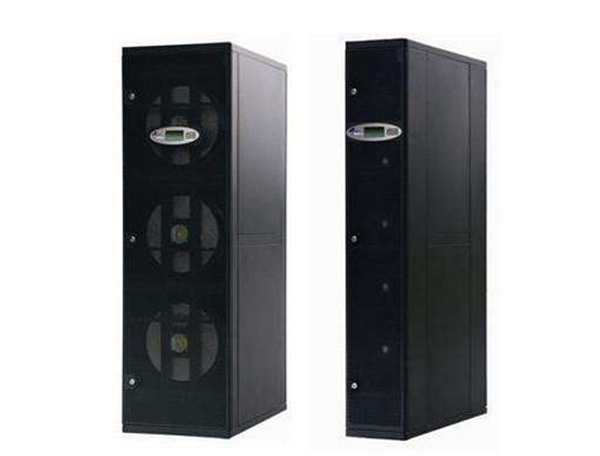

列间机房空调有冷冻水式列间冷却单盘管水平送风、冷冻水式列间冷却双盘管水平送风机组及直接膨胀风冷式列间冷却机组。供冷能力为10-45KW，以解决不同应用环境条件下，高散热密度的数据机房的空调方案。

3

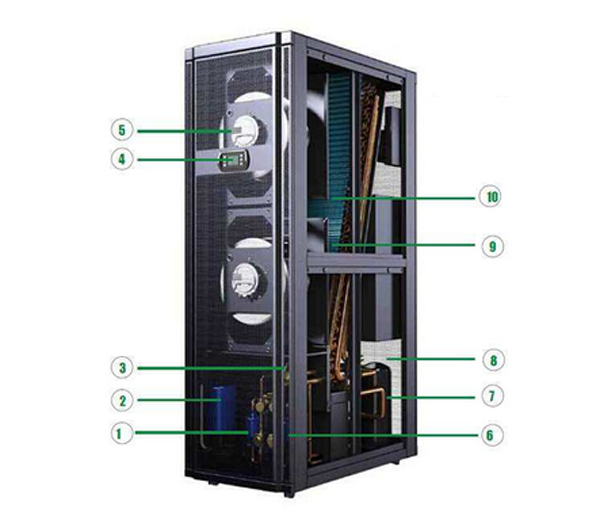

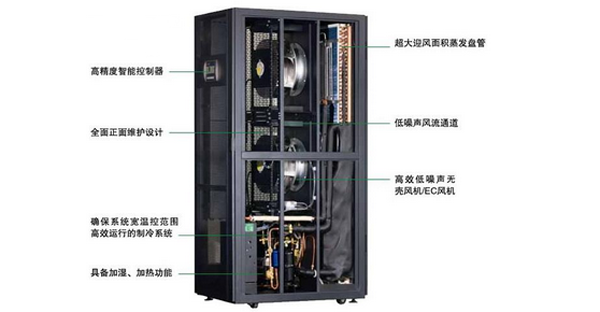

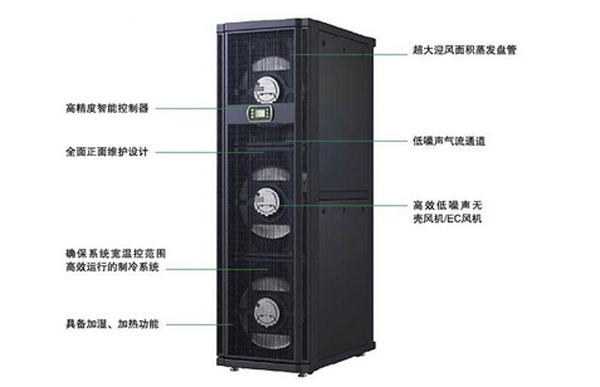

列间机房空调标配部件

1、外观说明及外形尺寸

（1）该机组专门针对列间通道设计，纯钣金制作，结实可靠。

（2）框架由2.0mm厚冷轧板制作，外涂黑色塑粉，内衬吸音隔热材料，具有良好密封性；（3）外壳由1.5mm厚冷轧板制作，外涂黑色塑粉，内衬隔热吸音材料，良好密封性，可防止气流泄漏以保证换热效果，并有效降低噪音；

（4）机组设置带有铰链和门锁的后门，并设置4个带门锁侧门，易于装拆，方便提供维护服务；

（5）门锁须用专用钥匙打开，方便专人管理。外形尺寸见技术参数！

（6）高度可以有1800mm,2000mm,2100mm及2200mm等选择。该尺寸是由组成冷热通道的服务器机柜来决定的。

4

2、风机

采用世界知名品牌的EC轴流风机，效率达90%以上。风机的转子镶嵌到风扇内部，结构更紧凑，体积更小，散热性能更高，最大限度保证风机运行可靠性。所有的外转子电机都装有热力触点(TB)可作为电机过热的保护，避免风机电机过热而烧毁。理想的马达几何特性适合EC无极调速（0－100％），启动电流小，平稳启动；

电机通过电子换向器(有位置传感,无位置传感)实现电机绕组电流换向，通过PAM或PWM控制实现转速控制,无机械式电刷(换向器)。整个马达/风机单元非常紧凑，重量轻，节省安装空间不仅结构紧凑、噪音低、运行效率高，而且能够实时地根据温度变化或压力变化，进行连续的转速调节，进一步实现风机节能。

5

3、压缩机

压缩机选用世界知名的高效涡旋式压缩机，其特有的径向和轴向柔性涡旋设计，提升了压缩机的效率，比一般压缩机要高。其压缩机专用马达故障率低，运行平衡可靠，无故障运行时间超过100000小时。其特点如下：

1）、全系列采用独特的柔性设计涡旋压缩机，噪音低，高效节能。

2）、采用新型环保制冷剂R410A，不破坏臭氧层，制冷效率更高。

3）、采用低压腔设计，系统应用成本低，运行范围宽广。

4）、制造技术世界领先，机械结构设计合理，运动部件少，具有优良的防液击能力，可靠性高，延长机组寿命。

5）、压缩机内装有缺相保护装置，在电源缺相或压缩机过载情况下，能自动停止压缩机工作，保护压缩机电机。

6

4、控制器

（1）先进的微处理控制，采用先进的PID调节技术，具有LCD大屏幕显示器，能显示温湿度，具有图形显示机组内各组件的运行状态的功能。

（2）易操作的人性化界面，全中文LCD 背光显示。

（3）具备电源相序保护和缺相保护，电源断电后来电自启动功能。

（4）配备标准的R485 监控接口，完全可以并入环境集中监控总网，免除维护人员的巡视工作。

（5）具有高智能化的控制系统，温度控制精度达±0.5℃。

（6）具有大容量的故障报警记录储存的功能，能够储存达100条的报警历史

（7）操作方便，一键式进入，无需进入繁琐的多级菜单

（8）报警功能强大，多达30种以上的报警（包括预警）

（9）备份功能：无需增加任何配件即可做到主备机的功能 ，主机与备机之间可定时进行工作切换，以保证每台机组运行时间基本相同，主机故障自动切换到备机，同时，当机房内热负荷 超过预设值，导致室内温度不能维持在设定点上时，自动启动备用机组，保证室内温度在所要求的范围内，在大楼多系统运行状态下，我们可选择N+1或N+2的群控设置。

7

5、电子膨胀阀

电子膨胀阀（EEV）由控制器、执行器（可控驱动装置和阀体）、传感器等部分构成。它作为一种新型的制冷控制元件，突破了传统节流结构的概念，是制冷系统智能化的重要环节，也是制冷系统优化得以真正实现的重要手段和保证，也是制冷系统机电一体化的象征。

驱动方式是控制器通过对传感器采集的控制参数进行计算，向驱动板发出调节指令，由驱动板向电子膨胀阀发出调节指令，由驱动板向电子膨胀阀线圈上输出电信号来控制针阀开度的大小，从而调节膨胀阀的流量，进行节能优化。

8

6、蒸发盘管

蒸发器设计选用内螺纹管，亲水膜翅片，高效正弦波换热铝翅片，独特的“》” 形设计，大面积的散热盘管，比一般舒适性风柜机提高换热效率达15%以上。采用吸透式气流，使空气分布更均匀。冷凝接水盘采用不锈钢，且带有排水软接头。

7、冷凝器

（1）冷凝器换热器为铨高公司自己制作，采用铜管套铝翅片式设计，经过严密涨接，性能高、换热稳定；

（2）使用先进的冲制设备和翅片模具生产，确保产品质量稳定可靠；

（3）领先的特殊翅片式设计及最合理的铜管排列分布，风速均匀，能提高换热器效率，降低风机噪音。

9

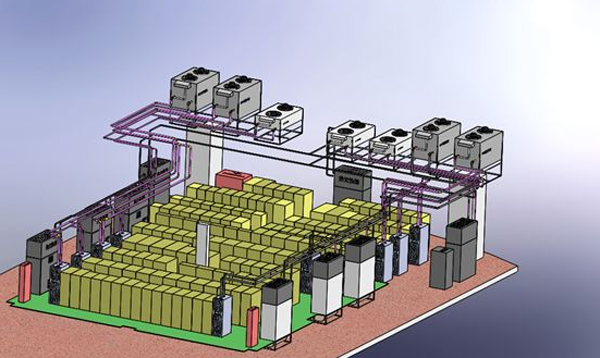

8、列间机房空调安装规范

（1）列间机房空调布置在机架排列内和服务器机柜并排安装，从冷通道送风、后由热通道回风的水平送风方式，从而完全解决了冷热气流短路的问题，保障了服务器机柜温度的均匀，消除了局部热点，进而增加了服务器的运行可靠性同时有效的降低了不必要的能耗。

（2）列间机房空调通道前后方应该留有适当的操作机维修空间，建议保证距离设备前后门保留1.0米的空间，在此范围内应保持净空状态。此维修空间同时可以确保气流的畅通，提高热交换的效率。

（3）列间机房空调四角通螺丝固定，机组下装防震垫锁紧脚轮，防止设备离开其最终位置；调节脚杯使机器处于平稳，防止倾斜或运转时震动。
