数据中心空调系统：主要分为普通风冷机房空调、集中式中央空调系统和新风系统。其中集中式中央空调系统又分为水冷冷冻水空调系统、风冷冷冻水空调系统和集中冷却水空调系统。

1、 风冷机房空调，组成简单，由一个内机和一个外机组成，内机包含压缩机、蒸发器和膨胀阀，外机为冷凝器。

图1 风机机房空调原理

2、 集中水冷冷冻水空调系统主要由水冷冷水机组、冷冻水泵、冷却塔、冷却水泵、水处理设备、定压补水系统、冷冻水空调末端及管路阀门等组成。

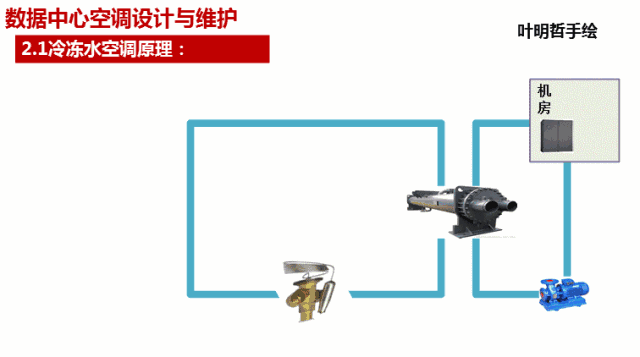

图2.0 水冷冷冻水空调原理

图2.1 水冷冷冻水单模块架构

图2.2 集中水冷冷冻水系统架构

3、 集中风冷冷冻水空调系统主要由风冷冷水机组、循环水泵、定压系统、冷冻水空调末端及管路阀门等组成。

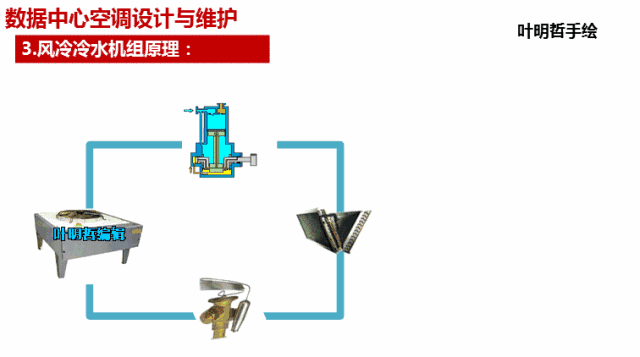

图3.0 风冷冷冻水空调原理

图3.1集中风冷冷冻水系统架构

4、 集中冷却水空调系统主要由闭式或开式冷却塔、冷却水泵、定压系统、壳管换热器、机房空调内机及管路阀门等组成。

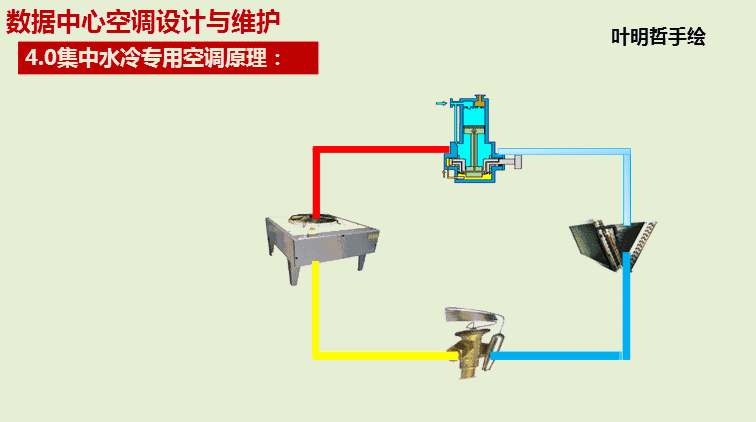

图4.0 冷却水空调系统原理

图4.1集中冷却水系统架构

5、 新风系统

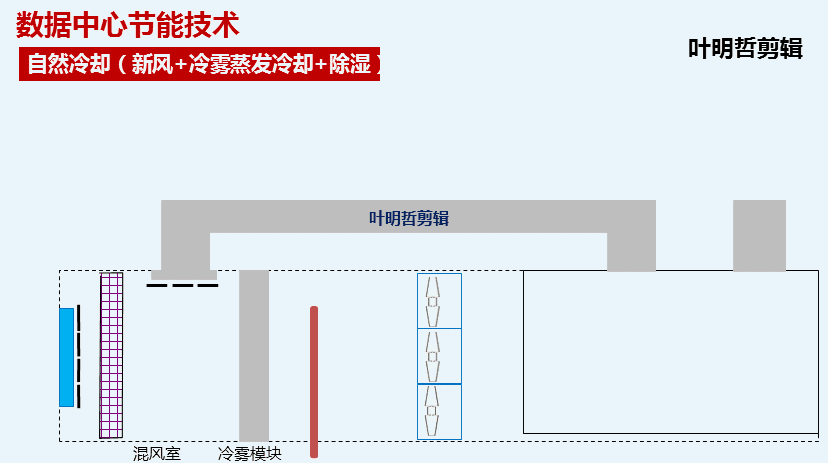

数据中心可以利用室外冷空气冷量，通过风机或烟囱效应将室外冷空气过滤后直接引入到机房里，降低空调能耗。
