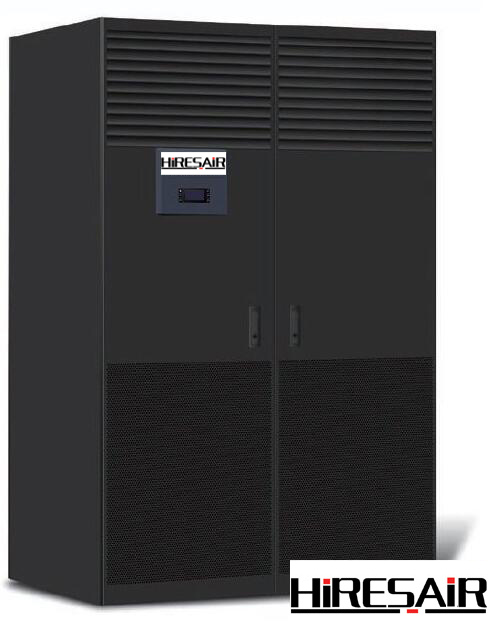

核磁共振仪是医院医疗重要设备，核磁共振设备的发热量很大，为了给核磁共振降温散热必须配备机房空调系统，海瑞思核磁共振配套机房空调分为两种，一张是直接膨胀式风冷机房空调，另一种是冷冻水机房空调机组，（1.5T核磁共振选用海瑞思机房空调35KW，2.0T核磁共振选用海瑞思机房空调50KW）。

海瑞思核磁共振配套机房空调产品优势：

1、高可靠性、高节能率、高适应性、全寿命低成本

2、100%全正面维护，节省机房占地空间

3、Copeland高效涡旋式压缩机，适合环保制冷剂

4、选配高效EC风机，风机系统比常规空调机组节能30%以上

5、大面积V型蒸发器，高风量，高显热比

6、加湿量大，适应恶劣水质，低维护量

7、全中文真彩色超大触摸屏

8、强大的智能控制系统，群控多台机组，轻松组网

9、高效变频控制猫头鹰式室外风机

10、间接自然冷却双循环、集成新风湿帘

制冷产品：机房专用空调、精密空调、恒温恒湿空调、基站空调、新风空调一体机、热管背板。

制冷方式：直接膨胀风冷机组、直接膨胀水冷机组、冷冻水机组、双冷源机组、行间制冷机组、乙二醇制冷机组、热管节能机组等多种机型。

制冷段：风冷型单机从5.5KW～150KW，水冷型单机从5.5KW～150KW。

一、核磁共振对环境要求

因为核磁检查是利用人体内氢原子被射频脉冲激发后释放出射电信号的原理，而这个电信号非常微弱，易受到外界干扰，因此机房对环境的要求就非常高。通常离磁体中心点一定范围内不得有电梯、汽车等大型运动金属物体。尽量远离发电机、泵站、停车场、大型电机等震动源。我院核磁机房周围除人行通道外，就是一圈绿化带，方圆15m 范围内没有停车场、电梯、高压线、变压器等隐患设施。

若医院有两台以上核磁共振设备，其3G线不能交叉。而由于MR磁体的强磁场性，故应限制带心脏起搏器、生物刺激器等植入金属物体的病人进入磁场强度大于5G的区域，以免引起人身伤害。

二、失超管安装时需注意：

①失超管由内向外缓低，保证冷凝水顺利流出。

②安装防雨罩，防止雨雪等倒灌进房间。

③安装失超管时仔细检查，确保无杂物。我院失超管出口处是一片绿化带，在此我们设置了防护栏和警示标志，防止磁体失超时造成人员意外灼伤。

由于MRI对环境温度、湿度的要求非常严格，温度应长期保持在18℃~22℃，湿度在60%左右。机房专用空调及水冷机上下水与配电系统应分离，防止使用过程中造成漏电或短路，造成设备故障或人身危险。而操作间内因专用空调不适宜长期使用，故另配了一台家用空调。GE optix 1.5T核磁标配是一台空调，但是我院考虑到高精尖设备的重要性，为给主机提供一个安全、良好的运行环境，选择了安装两台空调，杜绝因空调故障导致停机的现象。对于其它各项，我们也都依次落实。

三、土建要求

考虑到磁体自重很大，应先做好受力分析，以确保安全。磁体基座单独浇筑成块，3M水平差保持在3mm内。磁体间、操作间、设备间墙体为240mm砖混结构，墙体需密封到顶，防止设备工作时的噪声对操作人员的影响。操作间、设备间的墙面需保持平整度和光洁度，地面平整度误差小于5mm。干燥后要做SRS防潮处理。SRS材料不但有良好的防水作用，同时绝缘效果也非常理想。如果SRS防潮未做仔细，一旦磁体间进水，不但成像质量会大受影响，而且在恶劣天气条件下，设备的自身安全也将受到威胁。所以在SRS防潮处理过程中，我们设备科人员全程监督，保证了后续工作的顺利开展。

四、核磁共振仪对电源要求

电源要符合国家规范的三线五相制的供电要求，电压380V，最大偏差不超过10%。频率50HZ，不得超过±3%HZ。1.5T核磁最大瞬时功率54.4KVA，平均功率29KVA，要求专线供电，配置独立变压器，容量为75KVA。为防范突然停电和电网波动给设备带来不可估量的损害，所以我们专门配备了稳压电源和UPS。接地系统要求采用设备专用PE线(保护接地线)，接地电阻小于2Ω。在接地电阻符合要求的前提下，需做好与激光相机、工作站等于设备有线缆连接的等电位连接。进入磁体间的电源加装了电源滤波器，磁体间内使用直流照明，避免交流电产生的交变磁场，导致成像质量下降。配电柜的紧急按钮安装在操作台旁的墙面上，以备在发生紧急情况时操作人员能迅速切断系统电源。

五、核磁共振室对屏蔽要求

机房屏蔽是必须做好的一项重要的工作。MRI系统中发射器与接收器组成的射频单元是重要的组成部分。发射器工作时产生处于电磁波谱的米波段的RF脉冲，对邻近的无线电设备进行干扰。另一方面线圈接受的为纳瓦级的共振信号功率，易受干扰。所以磁体室必须安装有效的RF屏蔽。

屏蔽工程上所有的金属材料（含辅助材料），需采用对磁场、电场和平面波都具有良好的屏蔽效能，同时又具有一定刚性的非导电材料（多采用铜、铝或不锈钢等），严禁使用磁性材料。观察窗口上加装了一层铜网，一层不锈钢网的双层网状屏蔽体。凡进入磁体室的电源线、信号线均经过滤板进出，送、回风口等通过相应的波导管。屏蔽工程完工后请专业机构的技术人员按国家标准进行了检测，验收合格。

六、后期装修

由于磁共振检查的特殊性，室内空间应遵循简洁、明快、舒适的宗旨，强调实用性，摒弃娇柔的装饰，使操作人员进入机房后心情平静，有利于尽快投入及长时间的工作。
