精密空调机房电子膨胀阀的原理、特点及应用

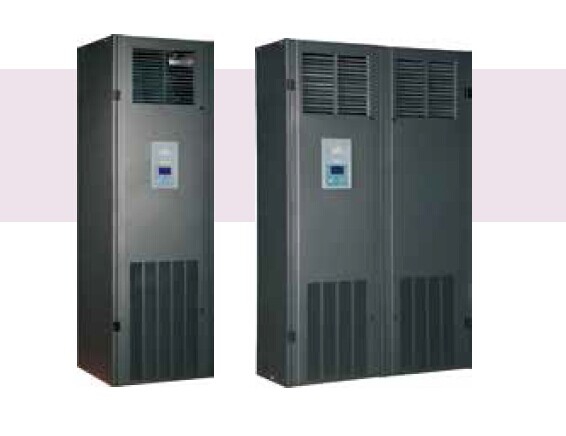

机房精密空调用电子膨胀阀简介

电子膨胀阀是一种节流元件，可以根据预设程序调节制冷剂进入制冷装置的流量。机房空调指能够充分满足机房环境条件要求的机房专用精密空调机，是在近30年中逐渐发展起来的一个新机种，特点为大风量、热负荷变化，应用于图书馆、档案馆、印钞厂等。机房专用空调对机房来讲，其情况却大不相同，机房主要是设备散出的显热，室内工作人员散出的热负荷及夏季进入房间的新鲜空气的热湿负荷（仅占总负荷的5%）。精密空调通常舒适性空调冷负荷中有30%是为了消除潜热负荷，有70%是为了消除显热负荷。在一些负荷变化剧烈或运行范围较宽的场合，传统的节流元件(如毛细管、热力膨胀阀)已不能满足舒适性和节能性的要求，结合压缩机变容量技术的电子膨胀阀得到了广泛应用。

电子通过膨胀阀主要有四部分重要组成:

转子: 相当于一个带有连接阀杆的同步马达的转子，用来控制阀门孔的开度。

定子:相当于同步电子的定子；其将电能转换成磁场来驱动转子旋转。

阀针(芯) : 由转子带动，端部为锥形，上下移动流量调节。

阀体：一般可以采用黄铜制造。

电子通过膨胀阀吸气过热度控制 ：

吸入式过热控制系统由电子膨胀阀、压力传感器、温度传感器和控制器组成。工作时，压力传感器将压缩机的吸入过热量传递给控制器，控制器对信号处理后，将输出指令应用到电子膨胀主阀的步进电机上，将阀门打开至所需位置。电子膨胀阀吸入式过热控制制冷系统原理图如下:

电子膨胀阀的优点：

电子膨胀阀从完全关闭到完全打开只需几秒钟，反应和动作速度快，开关特性和速度可以人工设定。电子膨胀阀可在10%-100%范围内A调节，调节范围可根据不同产品的特点设定。

各个部件的作用

电子膨胀阀: 负责根据接收到的脉冲信号控制膨胀阀的开度，保证正确的供液量和正确的过热度。

压力传感器:负责检测蒸发压力，并将蒸发压力值转换为4-20mA的电流信号。

温度控制传感器：可以通过根据工作温度的不同电阻值也不同。

控制器: 控制器是系统的核心，类似于人脑的功能。控制器可接受压力传感器发出的4-20ma 电流信号和温度传感器发出的电阻信号。根据这些信号，通过内部计算发出脉冲信号，控制电子膨胀阀的开度，保证系统的供液和过热。在正常运行时，控制器显示系统的实际过热程度。

安装与焊接注意事项

安装电子膨胀阀时，以阀体和线圈的截面中心线为轴，线圈朝上。电子膨胀阀与滤网焊接时，需要对阀体冷却保护，使阀体温度不超过120℃，防止杂质进入阀体。

另外，火焰不要直接到阀体上，而要在阀体上填充氮气，以防止氧化物的形成。控制器的输出电压必须与线圈的指定电压相同。如果电压与规定的电压不匹配，就会出现线圈烧损，或阀针动作异常等现象。
